Esta Circular de Informações Aeronáuticas visa a disciplinar o tráfego de aeronaves voando VFR na Área de Controle Terminal de MANAUS (SBWN), sob sua projeção e em todas as demais estruturas nela existentes, através do uso das Rotas Especiais de Aeronaves em Voo Visual (REA), de tal forma a:
a) reduzir as interferências com o tráfego IFR em operação nos aeródromos de SBEG e SBMN.
b) estabelecer e disciplinar a circulação de aeronaves em voo VFR nas áreas de jurisdição do Controle de Aproximação.
c) aumentar a capacidade do ATC por meio da maior previsibilidade das rotas e da redução das comunicações entre controladores e pilotos.
d) estabelecer referências visuais que auxiliem as aeronaves em voo VFR a prover sua própria separação, quando se deslocando em Espaços Aéreos Classes “E”; e garantir altitudes mínimas e máximas seguras, efetuando auto-coordenação.
a) reduzir as interferências com o tráfego IFR em operação nos aeródromos de SBEG e SBMN.
b) estabelecer e disciplinar a circulação de aeronaves em voo VFR nas áreas de jurisdição do Controle de Aproximação.
c) aumentar a capacidade do ATC por meio da maior previsibilidade das rotas e da redução das comunicações entre controladores e pilotos.
d) estabelecer referências visuais que auxiliem as aeronaves em voo VFR a prover sua própria separação, quando se deslocando em Espaços Aéreos Classes “E”; e garantir altitudes mínimas e máximas seguras, efetuando auto-coordenação.
As disposições contidas nesta AIC aplicam-se aos órgãos do SISCEAB com jurisdição sobre os espaços aéreos envolvidos, bem como às aeronaves sob Regra de Voo Visual (VFR) que pretendam voar nos Espaços Aéreos
controlados
ou
não controlados
na CTR-EG, CTR-MN, TMA-MN1, TMA-MN2 e TMA-MN3 e suas projeções verticais.
As Rotas Especiais de Aeronaves em Voo Visual (REA) referenciadas nesta Circular possuem suas descrições, referências visuais, altitudes, rumos e demais informações apresentadas nos Anexos a esta publicação, sendo:

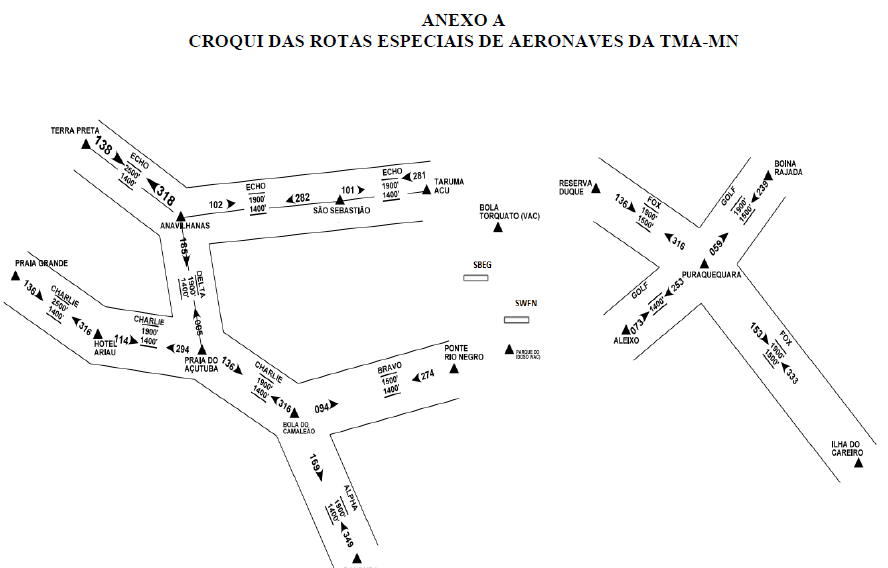

A - CROQUI DAS ROTAS ESPECIAIS DE AERONAVES DA TMA-MN.

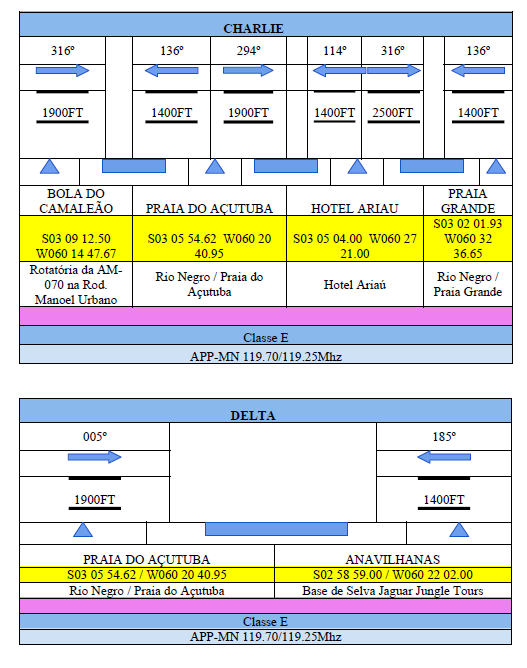

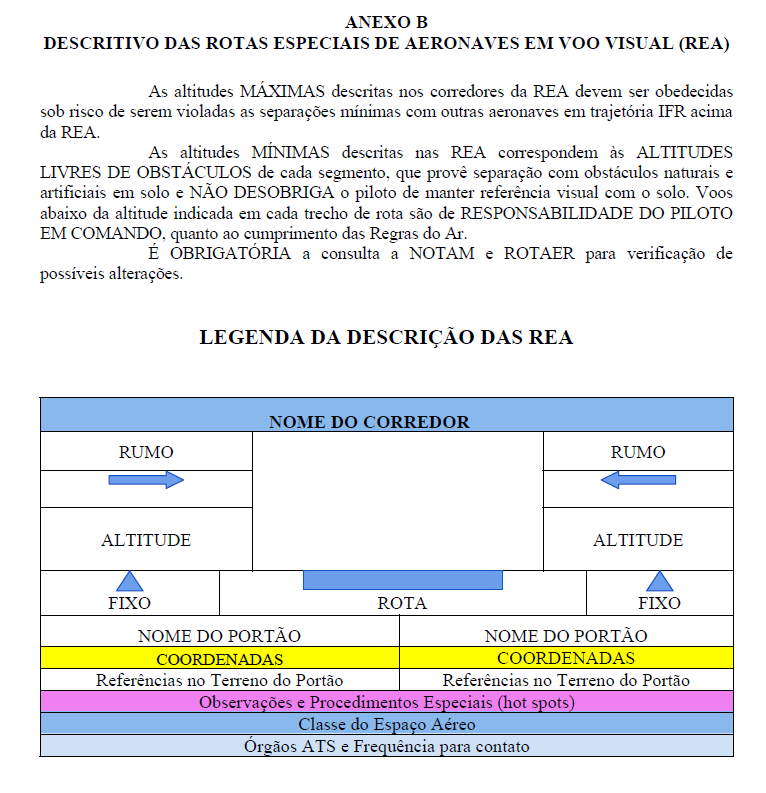

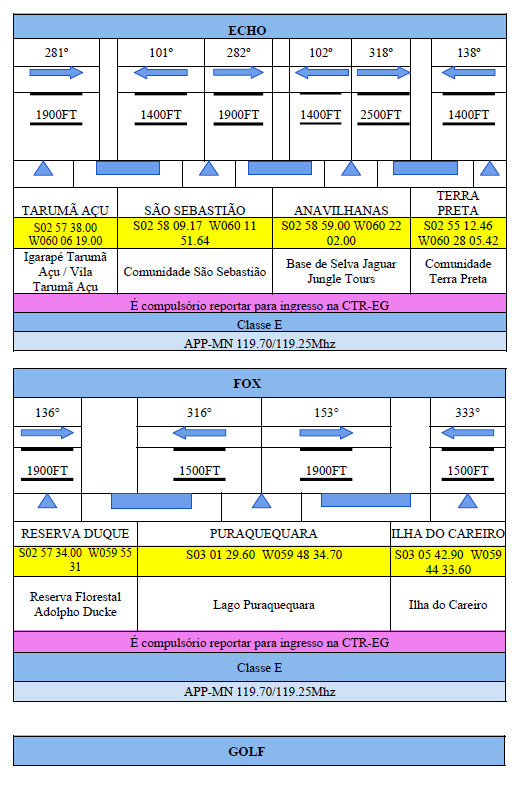

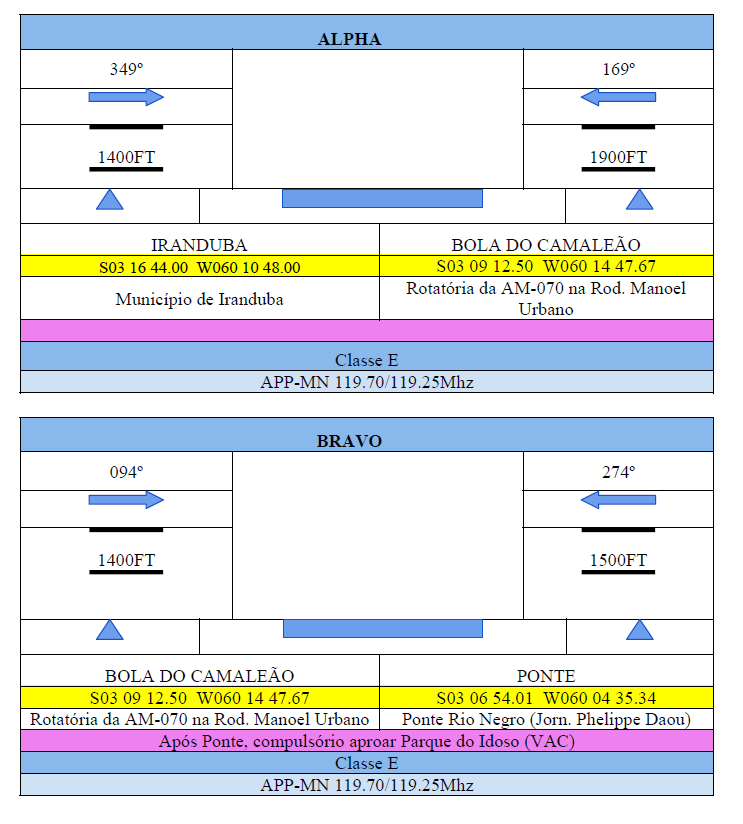

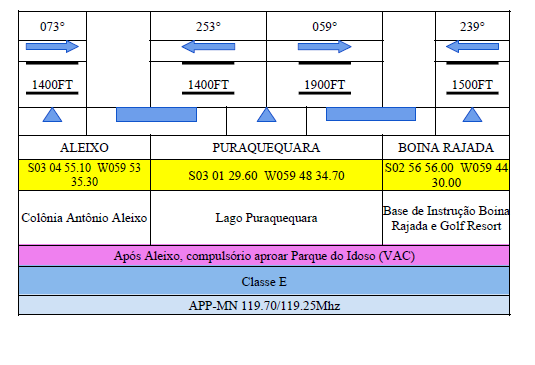

B - DESCRITIVO DAS ROTAS ESPECIAIS DE AERONAVES EM VOO VISUAL.
A - CROQUI DAS ROTAS ESPECIAIS DE AERONAVES DA TMA-MN.
B - DESCRITIVO DAS ROTAS ESPECIAIS DE AERONAVES EM VOO VISUAL.
Os termos e expressões abaixo relacionados, empregados nesta Instrução, têm os seguintes significados:
Qualquer aparelho que possa se sustentar na atmosfera a partir de reações do ar que não sejam as reações do ar contra a superfície.
Designação genérica usada quando se faz referência, em conjunto ou em parte, às TMA, às CTR e aos Circuitos de Tráfego dos Aeródromos Controlados.
Espaço Aéreo Controlado cujos limites laterais são definidos pelos pontos estabelecidos na AIP-Brasil, Parte ENR 2.1. A TMA-MN1 é classificada como Classe “C” de 2000 FT a 4000 FT.
Espaço Aéreo Controlado cujos limites laterais são definidos pelos pontos estabelecidos na AIP-Brasil, Parte ENR 2.1. A TMA-MN2 possui limites verticais estabelecidos de 4000 FT ao FL 065, sendo classificada como Classe “C” em toda a sua extensão.
Espaço Aéreo Controlado cujos limites laterais são definidos pelos pontos estabelecidos na AIP-Brasil, Parte ENR 2.1. A TMA-MN3 possui limites verticais estabelecidos de FL 065 ao FL 195, sendo classificada como Classe “C” em toda a sua extensão.
Aeronave mais pesada que o ar, propulsada mecanicamente, que deve sua sustentação em voo principalmente às reações aerodinâmicas exercidas sobre as superfícies que permanecem fixas durante o voo.
Designação genérica das Rotas Visuais, utilizada em substituição à expressão Rota Especial de Aeronaves em Voo Visual (REA) e Rota Especial de Helicópteros em Voo Visual (REH).
Espaço Aéreo que vai do solo ou água até o limite vertical inferior de uma Área Terminal, excluídas a ATZ e CTR.
Espaço Aéreo definido para disciplinar a entrada e/ou saída de uma ATZ, CTR ou área de jurisdição de uma TWR. Dessa forma, com a finalidade de precisar os pontos de ingresso e abandono, os Portões de entrada e saída definidos nesta AIC, para as REA terão dimensões laterais de 3 NM (1.5 NM para cada lado do seu eixo)
Posição geográfica definida por coordenadas geográficas, utilizada como referência para determinar o início e o fim de um trecho específico dentro de uma REA. A posição de referência (ou simplesmente posição) está associada a um ponto de referência conhecido no terreno, identificado por observação visual.
Segmento da Rota Especial definido entre duas posições de referência.
Rota específica designada para direcionar o fluxo de tráfego aéreo, conforme necessário para a prestação dos serviços de tráfego aéreo. A expressão é utilizada para se referir, conforme o caso, a aerovias, rotas de assessoramento, rotas controladas ou não controladas, rotas de chegada, rotas de partida, entre outras.
Rota ATS estabelecida com o propósito de permitir exclusivamente voos VFR de aeronaves sob condições específicas. Possui dimensões laterais de 3 NM (1,5 NM para cada lado do seu eixo), sendo definida por coordenadas geográficas e apoiada em pontos geográficos visuais no terreno. É indicada como referência para a orientação do voo visual de aeronaves (aviões e helicópteros), disposta em forma de corredor e planejada de maneira a não interferir nos procedimentos IFR e EAC existentes na Terminal Belém.
Espaço Aéreo Controlado que se estende desde a superfície terrestre ou aquática até 2000 FT, destinada a acomodar os procedimentos IFR de pouso e decolagem.
Espaço Aéreo Controlado que se estende desde a superfície terrestre ou aquática até 2000 FT, destinada a acomodar os procedimentos IFR de pouso e decolagem.
3.1. As disposições contidas nesta AIC complementam o previsto na ICA 100-4 (Regras e Procedimentos Especiais de Tráfego Aéreo para Helicópteros), ICA 100-12 (Regras do Ar) e ICA 100-37 (Serviços de Tráfego Aéreo).
3.2. As aeronaves em voo nas REA devem observar as normas aplicáveis ao voo VFR, conforme estabelecido na ICA 100-4, ICA 100-12 e ICA 100-37, com especial atenção à separação entre as aeronaves e entre estas e os obstáculos ao longo dos corredores.
NOTA 1:
As referências visuais descritas nesta AIC são informadas com as coordenadas geográficas com o único objetivo de auxiliar o piloto na obtenção e identificação visual da citada referência.
NOTA 2: O voo visual através das REA, apoiado ou não por outros meios de navegação (Satelital, Inercial, ou rádio), em hipótese alguma dispensa o contínuo contato visual com o terreno, conforme estabelecido na ICA 100-12 e na ICA 100-37.
NOTA 3: As altitudes mínimas previstas nas REA não isentam o piloto de sua responsabilidade de ver e evitar obstáculos, conforme previsto na legislação em vigor para este tipo de voo. As aeronaves (Aviões e Helicópteros) em voo nas REA deverão manter-se à DIREITA do eixo da rota.
NOTA 4: Os helicópteros poderão fazer uso das REA desde que se enquadrem nas exigências dessas rotas.
NOTA 2: O voo visual através das REA, apoiado ou não por outros meios de navegação (Satelital, Inercial, ou rádio), em hipótese alguma dispensa o contínuo contato visual com o terreno, conforme estabelecido na ICA 100-12 e na ICA 100-37.
NOTA 3: As altitudes mínimas previstas nas REA não isentam o piloto de sua responsabilidade de ver e evitar obstáculos, conforme previsto na legislação em vigor para este tipo de voo. As aeronaves (Aviões e Helicópteros) em voo nas REA deverão manter-se à DIREITA do eixo da rota.
NOTA 4: Os helicópteros poderão fazer uso das REA desde que se enquadrem nas exigências dessas rotas.
4.1. Toda aeronave em evolução na TMA-MN ou nas suas projeções, de acordo com as regras de voo visual (VFR), com destino aos aeródromos de Eduardo Gomes, Ponta Pelada e Flores, ou deles procedente, deve, compulsoriamente, utilizar as REA estabelecidas nesta AIC (ANEXO 1), exceto em situações operacionais específicas, autorizadas pelo APP MN, em concordância com as regras previstas na ICA 100-12, na ICA 100-37 e ICA 100-4, no que for pertinente.
NOTA 1:
As aeronaves com destino a SWFN, após passarem o portão de entrada visual, deverão seguir para o ponto médio do circuito de tráfego, de acordo com a VAC, para prosseguir para o pouso, bem como utilizar a FCA para tomar ciência dos tráfegos em evolução local e coordenação para pouso.
NOTA 2: As aeronaves decolando de SWFN, antes da DEP, deverão fazer contato compulsório via telefone, por meio dos contatos (92) 3562-5953 (preferencial) ou (92) 99347-6875 (secundário) com o APP-MN para obtenção do código transponder, de acordo com o plano de voo apresentado, e instruções para ingressar nas REA.
NOTA 2: As aeronaves decolando de SWFN, antes da DEP, deverão fazer contato compulsório via telefone, por meio dos contatos (92) 3562-5953 (preferencial) ou (92) 99347-6875 (secundário) com o APP-MN para obtenção do código transponder, de acordo com o plano de voo apresentado, e instruções para ingressar nas REA.
4.2. As aeronaves não enquadradas em 4.1, e em comunicação bilateral com o APP MN, poderão ter seus voos autorizados para fora das REA, desde que o fluxo de tráfego e as condições meteorológicas reinantes o permitam.
4.3. É compulsório o uso do transponder modo A/C em funcionamento para a utilização das REA, da TMA-MN ou de suas projeções, (vide CIRCEA 100-67 e AIP-BRASIL, Volume I, Parte ENR 1.6- 3).
4.4. As aeronaves em voo, dentro das REA, deverão manter seu altímetro ajustado em QNH, fornecido pelo APP MN.
4.5. O piloto em comando da aeronave deve especificar, no item OBSERVAÇÕES do Plano de Voo ou Plano de Voo Simplificado, as REA que serão utilizadas, conforme a MCA 100-11, onde no item ROTA/campo 15, deverão ser colocadas as coordenadas dos Portões entrada/saída ou das Posições. Uma vez que o sistema de tratamento de plano não aceita o nome dos Portões/Posições. No campo 18 do Plano de voo/ RMK, deverão ser inseridos os nomes dos corredores/rota a serem voados.
4.6. As REA terão seus espaços aéreos classificados como Classe “E” (ECHO) em toda a sua extensão, sendo prestado o Serviço de Informação de voo, e informações de tráfego, quando possível.
4.7. As aeronaves deverão cumprir, salvo autorização contrária do APP-MN, as altitudes definidas nas REA.
4.8. Devido à necessidade de manutenção da segurança operacional, poderão ser aplicadas medidas de espaçamento entre as aeronaves por meio de realização de esperas em pontos de referência visual das REA.
4.9. As aeronaves em voo nas REA, deverão manter-se à direita do eixo da rota, deixando as posições geográficas (referências visuais) à esquerda.
NOTA: Os helicópteros poderão utilizar as REA desde que se enquadrem nas exigências dessas rotas.
NOTA: Os helicópteros poderão utilizar as REA desde que se enquadrem nas exigências dessas rotas.
4.10. Os pilotos deverão obrigatoriamente manter os faróis de pouso ou táxi acionados durante o voo, a fim de melhorar a visibilidade e a percepção de outras aeronaves que se deslocam na REA, na TMA-MN ou em sua projeção..
4.11. A aeronave chegando que apresentar Falha de comunicações, caso prossiga para SBEG ou SBMN, deverá acionar o código previsto, ingressar via portão de entrada indicado no plano de voo, permanecer na REA até os pontos de transferências previstos e a partir de então ingressar no Circuito de Tráfego do aeródromo de destino. Caso prossiga para SWFN, deverá prosseguir via REA, com ingresso no Portão de entrada indicado no Plano de Voo, até o Circuito de Tráfego para então seguir para o pouso.
4.12. A aeronave partindo que apresentar Falha de Comunicações, deverá proceder conforme ICA 100-12.
5.1. Esta AIC entra em vigor em 07 AGO 2025, revogando, nesta data, a AIC N 15/21, de 22 APR 2021.
5.2. Os casos não previstos serão resolvidos pelo Senhor Chefe do Subdepartamento de Operações do Departamento de Controle do Espaço Aéreo.
