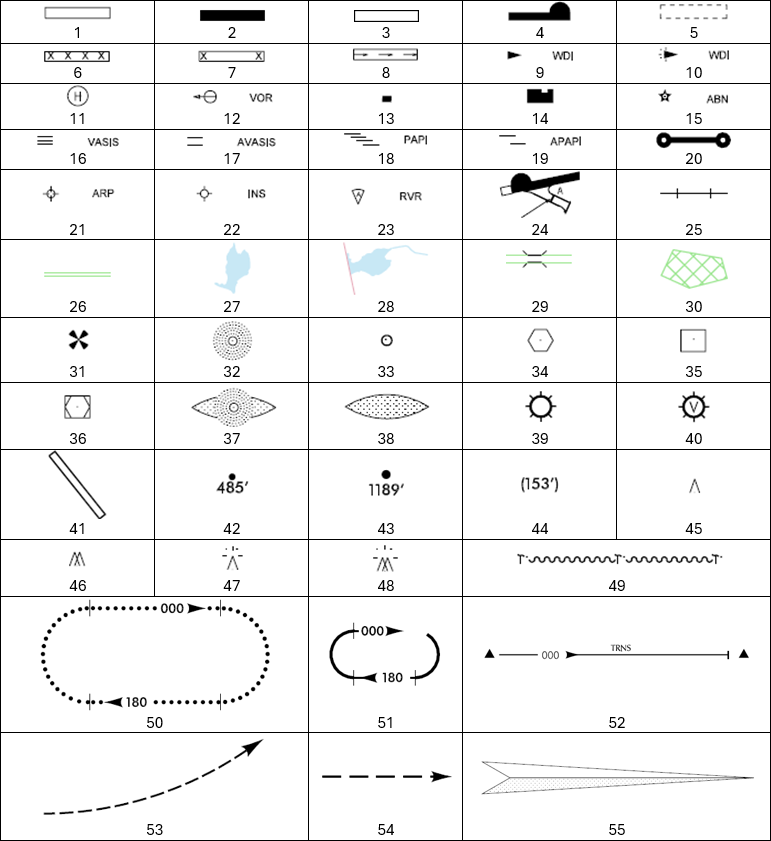

1
|
Pista, pista de táxi e/ou pátio não pavimentado |
|
2
|
Pista pavimentada |
|
3
|
Pista de táxi e/ou pátio pavimentado |
|
4
|
Área de giro |
|
5
|
Área em construção |
|
6
|
Pista de táxi interditada |
|
7
|
Pista interditada |
|
8
|
Cabeceira deslocada |
|
9
|
Indicador de direção do vento |
|
10
|
Indicador de direção do vento iluminado |
|
11
|
Área de pouso de helicóptero |
|
12
|
Ponto de teste de VOR |
|
13
|
Torre de controle |
|
14
|
Edificação |
|
15
|
Farol de aeródromo |
|
16
|
VASIS |
|
17
|
AVASIS |
|
18
|
PAPI |
|
19
|
APAPI |
|
20
|
Barreira de retenção de aeronaves |
|
21
|
Ponto de Referência do Aeródromo |
|
22
|
Sistema de Navegação Inercial |
|
23
|
Alcance Visual da Pista |
|
24
|
Ponto de espera |
|
25
|
Estrada de ferro |
|
26
|
Estrada |
|
27
|
Lago |
|
28
|
Represa |
|
29
|
Ponte |
|
30
|
Área urbana |
|
31
|
Fixo de aproximação final |
|
32
|
NDB |
|
33
|
Auxílio Localizador (LOC) e de Trajetória de planeio (GP) |
|
34
|
VOR |
|
35
|
DME |
|
36
|
VOR/DME |
|
37
|
Marcador e auxílio-rádio |
|
38
|
Marcador |
|
39
|
Aeródromo IFR |
|
40
|
Aeródromo VFR |
|
41
|
Aeródromo principal utilizado em IAC |
|
42
|
Elevação de ponto cotado no terreno |
|
43
|
Elevação do ponto mais elevado da região abrangida pela Carta |
|
44
|
Altura |
|
45
|
Obstáculo |
|
46
|
Grupo de Obstáculos |
|
47
|
Obstáculo iluminado |
|
48
|
Grupo de obstáculos iluminados |
|
49
|
Linha de transmissão proeminente |
|
50
|
Circuito de espera (órbita alta) |
|
51
|
Circuito de espera (órbita baixa) |
|
52
|
Trajetória de subida (SID/STAR) |
|
53
|
Aproximação perdida |
|
54
|
Trajetória VFR |
|
55
|
Curso do localizador |
|

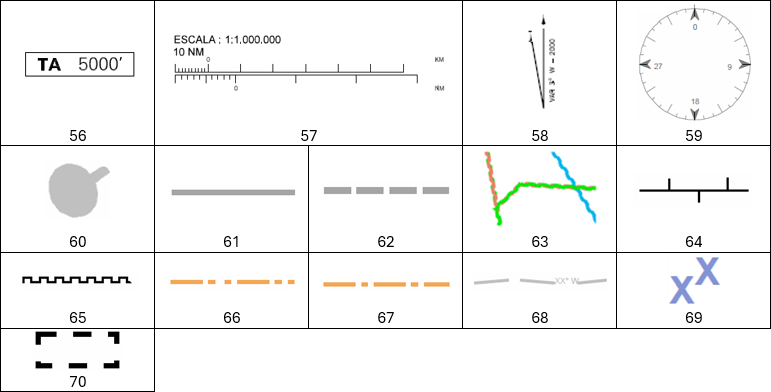

56
|
Altitude de Transição |
|
57
|
Escala gráfica |
|
58
|
Declinação magnética |
|
59
|
Rosa dos ventos orientada para o Norte Magnético |
|
60
|
Espaço aéreo controlado |
|
61
|
Limite de TMA |
|
62
|
Limite de CTR |
|
63
|
Limites entre setores de TMA (em ARC) |
|
64
|
Limite de FIR/UTA |
|
65
|
Limite de setor de frequência |
|
66
|
Fronteira internacional |
|
67
|
Divisas entre Unidades Federativas |
|
68
|
Linha isogônica |
|

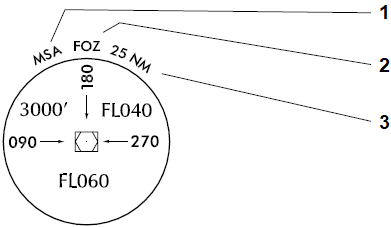

69
|
Altitude mínima de área |
|
70
|
Área a ser detalhada em ARC |
