GEN 2.3 SÍMBOLOS CARTOGRÁFICOS

1 Simbologia geral

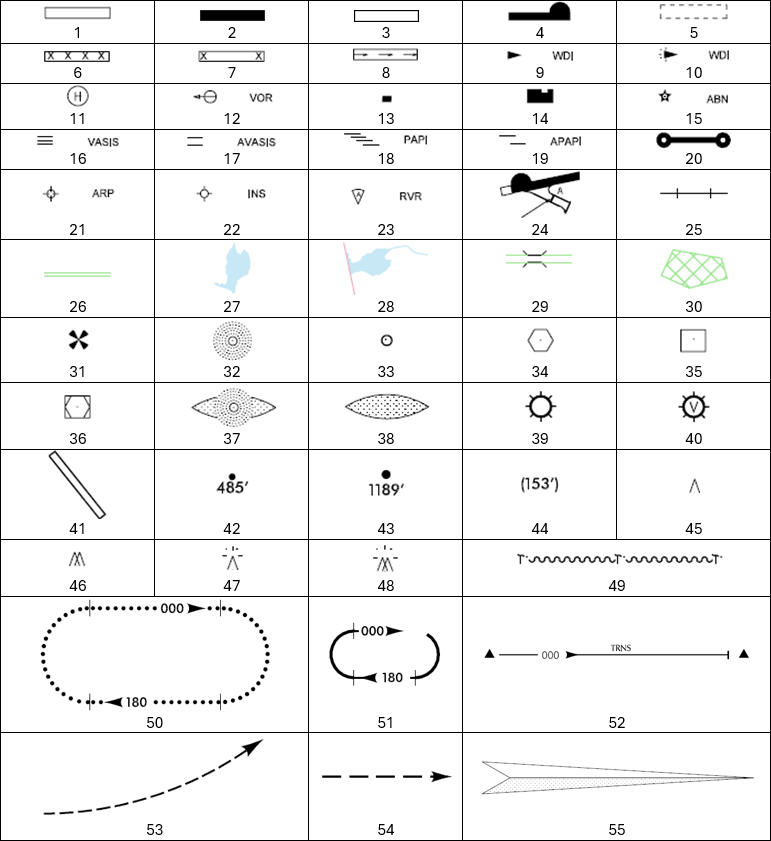

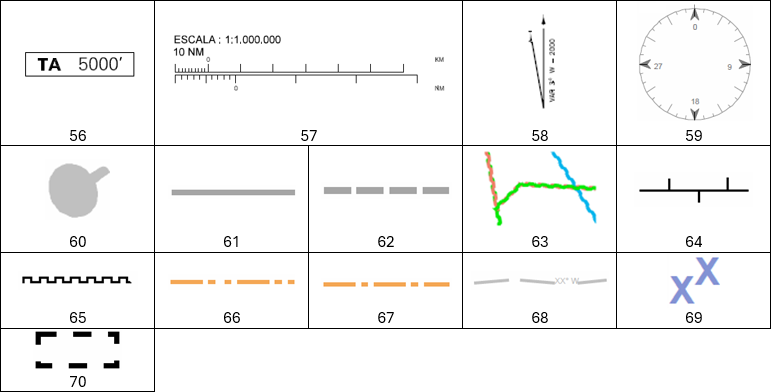

Os símbolos numerados abaixo estão descritos na tabela a seguir.


ITEM DESCRIÇÃO
1 Pista, pista de táxi e/ou pátio não pavimentado
2 Pista pavimentada
3 Pista de táxi e/ou pátio pavimentado
4 Área de giro
5 Área em construção
6 Pista de táxi interditada
7 Pista interditada
8 Cabeceira deslocada
9 Indicador de direção do vento
10 Indicador de direção do vento iluminado
11 Área de pouso de helicóptero
12 Ponto de teste de VOR
13 Torre de controle
14 Edificação
15 Farol de aeródromo
16 VASIS
17 AVASIS
18 PAPI
19 APAPI
20 Barreira de retenção de aeronaves
21 Ponto de Referência do Aeródromo
22 Sistema de Navegação Inercial
23 Alcance Visual da Pista
24 Ponto de espera
25 Estrada de ferro
26 Estrada
27 Lago
28 Represa
29 Ponte
30 Área urbana
31 Fixo de aproximação final
32 NDB
33 Auxílio Localizador (LOC) e de Trajetória de planeio (GP)
34 VOR
35 DME
36 VOR/DME
37 Marcador e auxílio-rádio
38 Marcador
39 Aeródromo IFR
40 Aeródromo VFR
41 Aeródromo principal utilizado em IAC
42 Elevação de ponto cotado no terreno
43 Elevação do ponto mais elevado da região abrangida pela Carta
44 Altura
45 Obstáculo
46 Grupo de Obstáculos
47 Obstáculo iluminado
48 Grupo de obstáculos iluminados
49 Linha de transmissão proeminente
50 Circuito de espera (órbita alta)
51 Circuito de espera (órbita baixa)
52 Trajetória de subida (SID/STAR)
53 Aproximação perdida
54 Trajetória VFR
55 Curso do localizador
56 Altitude de Transição
57 Escala gráfica
58 Declinação magnética
59 Rosa dos ventos orientada para o Norte Magnético
60 Espaço aéreo controlado
61 Limite de TMA
62 Limite de CTR
63 Limites entre setores de TMA (em ARC)
64 Limite de FIR/UTA
65 Limite de setor de frequência
66 Fronteira internacional
67 Divisas entre Unidades Federativas
68 Linha isogônica
69 Altitude mínima de área
70 Área a ser detalhada em ARC

2 Simbologia em ADC



3 Simbologia em perfil de IAC



4 Simbologia em ENRC

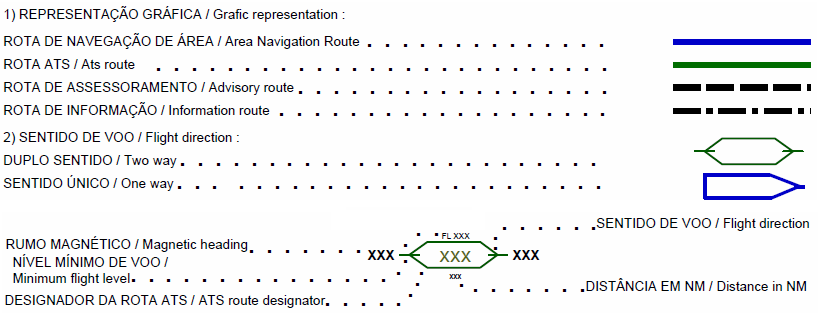

Representação das aerovias:



Representação dos pontos de notificação:

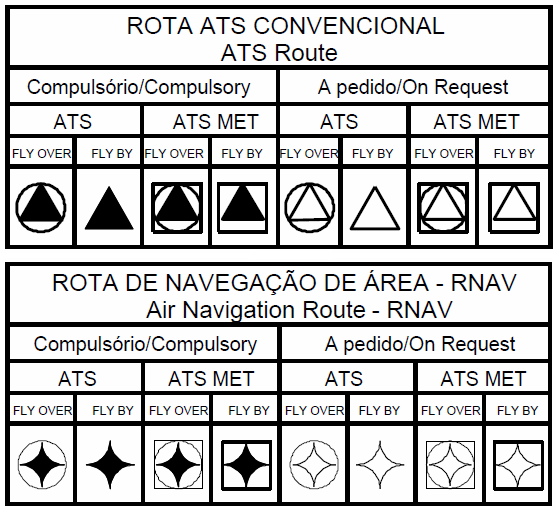

Representação dos Espaços Aéreos:


5 Outras simbologias utilizadas em Cartas de procedimentos e/ou de rotas


ITEM DESCRIÇÃO
1 Indicador de localidade
2 Comprimento (x100 metros)
3 Tipo de pista
4 Iluminação mínima
5 Altitude de campo (FT)



ITEM DESCRIÇÃO
1 Nome do auxílio-rádio à navegação
2 Frequência (MHz)
3 Código morse
4 Identificador
5 Coordenadas geográficas



ITEM DESCRIÇÃO

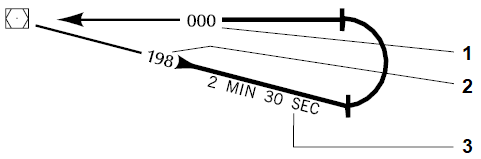

1 Rumo de aproximação
2 Rumo de afastamento
3 Tempo de afastamento



ITEM DESCRIÇÃO

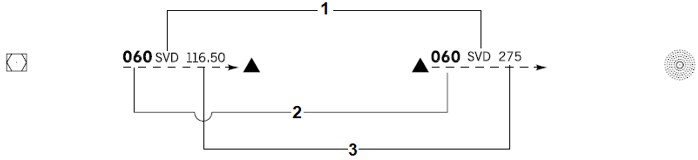

1 Identificador do auxílio-rádio à navegação
2 Rumo
3 Frequência do auxílio (MHz)



ITEM DESCRIÇÃO

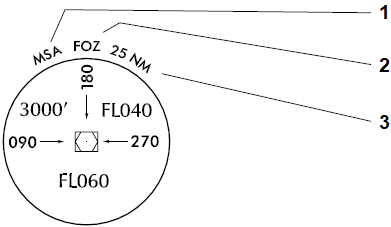

1 Altitude mínima de setor
2 Identificador do auxílio-rádio base
3 Raio de alcance da MSA
